ECM
PECM - Maschine EMAG PTS 2500 mit 2.500 Ampere Gleichstrom und bis zu 7.500 Ampere Impulsstrom. Die Maschine verfügt über einen Oszillator mit 25 KN. Damit können wir alle leitfähigen Materialien bearbeiten und erreichen Oberflächengüten bis zu Ra = 0,05 Mikrometer.
|
|
 |
| |
|
|
 |
|

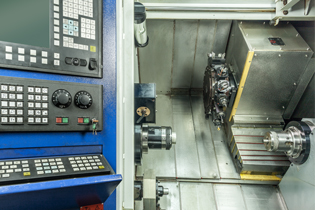

CNC-Drehmaschine: Weiler UD24
Max. Teiledurchmesser: 100 mm
Max. Teilelänge: 120 mm |
| |
|
|
|

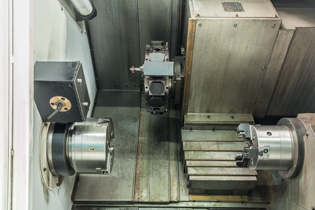

CNC-Drehmaschine: Weiler UD24
Es handelt sich um eine kleine, aber hochgenaue Drehmaschine, mit einer max. Spindeldrehzahl von 8.000 U/min.
|
|
 |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
 |
|
CNC-Drehmaschine: Gildemeister CTX 400 / Serie 2
Umlaufdurchmesser: 570mm
Drehlänge: 635mm |
| |
|
|
CNC-Vertikaldrehmaschine: EMAG VL3 mit Lifetool (angetriebene Werkzeuge)
Futterdurchmesser max: 200mm
Umlaufdurchmesser: 210mm
Verfahrweg x: 400mm
Verfahrweg Z: 200mm
Wir verfügen über zwei dieser Maschinen. Momentan fertigen wir damit Drehteile für die Automobilindustrie. Der große Vorteil der Vertikaldrehmaschinen EMAG VL3 ist die bereits vorhandene Automation in Form eines Taktbandes, von welchem sich die Maschine die zu bearbeitenden Teile selbsttätig abholt und nach der Bearbeitung dort wieder ablegt. Auf diese Weise sind selbst Kleinserien von wenigen Hundert Teilen wirtschaftlich zu fertigen.
|
|
 |
| |
|
|
 |
|
Zyklendrehmaschine: Saeilo H66
Max. Umlauf Durchmesser über Bett: 660 mm
Max. Umlauf Durchmesser über Schlitten: 400 mm
Max. Drehlänge: 2.000 mm |
| |
|
|
|
Koordinatenmessmaschine: Köbler-Electronic, Advamation KM1
Verfahrweg: X-Richtung: 405mm
Y-Richtung: 331mm
Z-Richtung: 302mm
|
|
 |
| |
|
|
 |
|
Konturenmessgerät ConturoMatic CV120
Messbereich-X: 120mm
Messbereich-Z: 30mm
Bei der Auswertesoftware dieses Gerätes besteht die Möglichkeit, CAD-Daten einzulesen und die gemessenen Konturen auch als CAD Daten auszugeben. |
| |
|
|
|
Elektronisches Höhenmessgerät
TESA MicroHite
Messbereich 515mm.
|
|
 |
| |
|
|
 |
|
Vertikaler Produktionsbandsägeautomat
Kasto SSB 260 VA
Max. Sägedurchmesser: 260mm.
Für automatisches Sägen von unterschiedlichen Materialien auf stufenlos einstellbare Längen. |
